Visste du att en pinnfräs i vissa fall kan arbeta axiellt, och därmed ”borra”? Dock är dessa verktyg såklart inte konstruerade för att ersätta ett borr fullt ut, eller ens i närheten. Ett borr är ju per sin design, optimerat för att snabbt och exakt göra hål i en rak rörelse ned i materialet, medan en pinnfräs är ett betydligt mer mångsidigt verktyg, som främst används för att bearbeta och forma ytor, konturer och avancerade geometrier. Tänk dig en ytterdörr exempelvis, dessa brukar i normalfallet inte vara släta i dörrbladet, utan istället ha en snygg och trevlig design, kanske i allmogestil. Där kommer fräsverktygen in i bilden! Ett borr hade inte varit lika optimalt, av förklarliga skäl, om man nu inte vill göra ventilationshål, skämt åsido. Vi kikar mer på pinnfräsar och dess skillnader mot borrverktyg i artikeln nedan.
Pinnfräsar i korthet
En pinnfräs är ett roterande skärverktyg som används i fräsmaskiner och CNC-maskiner för att avverka material. Till skillnad från ett borr, som endast arbetar i axial riktning (ner och upp), så har pinnfräsen skäreggar längs både mantelytan och ofta i änden. Detta gör att verktyget kan bearbeta material i flera riktningar och därmed skapa mer komplicerade former än vad ett borr klarar av.
Vanligtvis tillverkas pinnfräsar i snabbstål (HSS), koboltlegerat stål eller solid hårdmetall, där det senare är ”herre på täppan” inom modern CNC-produktion, tack vare sin styvhet och slitstyrka. Det finns även specialvarianter med diamantbeläggning eller PCD för extremt abrasiva material. I praktiken är pinnfräsen inte ett enskilt verktyg utan en hel familj av verktyg med olika geometrier, skärantal och spiralvinklar anpassade efter specifika applikationer.

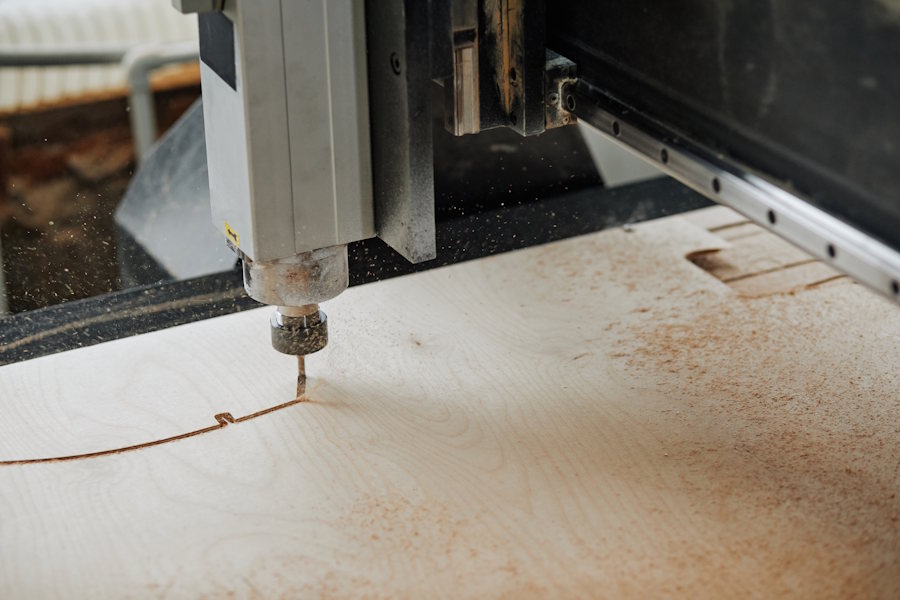

Med formgivning i fokus
Pinnfräsar används främst när man vill bearbeta geometrier som inte är begränsade till enkla hål. Det handlar om allt från spår och fickor till avancerade 3D-former i exempelvis verktygsstål, aluminiumkomponenter eller plastdetaljer, men även trämaterial förstås.
I CNC-bearbetning är pinnfräsen ofta det enskilt viktigaste verktyget, eftersom den kan utföra flera moment i samma uppspänning. Det innebär att man kan minska verktygsbyten och därmed öka produktiviteten. Exempelvis kan samma pinnfräs användas för att grovfräsa en ficka, bearbeta väggarna och sedan avsluta med en finare bearbetning – förutsatt att rätt parametrar används.
Det är just denna flexibilitet som gör pinnfräsen till något av en schweizisk armékniv i verkstaden. När uppgiften inte är helt trivial, är det ofta pinnfräsen som får jobbet.
Olika typer av pinnfräs – för olika material
Det finns ingen fullständig universallösning när det gäller pinnfräsar. Verktygen måste anpassas efter materialets egenskaper och den aktuella bearbetningen, även om vissa varianter är kompatibla med flertalet olika material, och därmed benämns som ”universal”.
För aluminium används ofta fräsar med färre skär och större spånkanaler för att säkerställa god spånavgång och minimera risken för att materialet fastnar. I stål och rostfritt används istället fler skär för att fördela belastningen och uppnå bättre ytfinish.
Vid bearbetning av mer krävande material, såsom titan eller värmebeständiga legeringar, krävs ofta avancerade beläggningar och optimerade skärgeometrier för att hantera värme och slitage. Plast och kompositer ställer i sin tur krav på skär som minimerar risken för smältning eller delaminering.
När det kommer till trä, så är det samma sak där, mer bestämt vad man vill uppnå i finish, samt vilket träslag det gäller. Bland annat så är tre skär relativt vanligt vid massivt trä, MDF och dylikt.
Det är därför ingen överdrift att säga att verktygsvalet är ganska så kritiskt. En felaktig pinnfräs kan (kommer) leda till vibrationer, dålig yta (grov och ojämn) och i värsta fall verktygsbrott, medan rätt fräs resulterar i stabil produktion och lång livslängd.

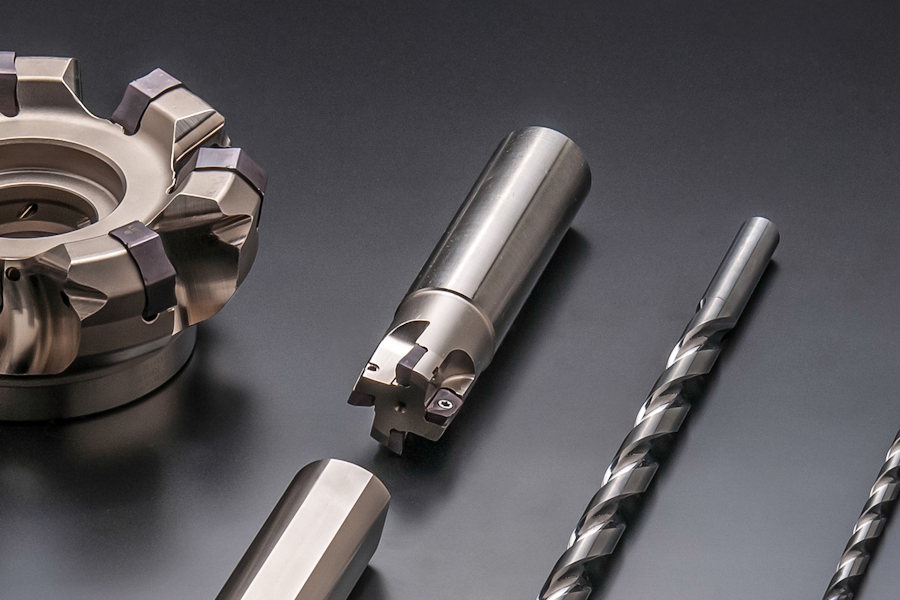

Vändskär – när man inte vill byta hela verktyget!
Pinnfräsar finns även i varianter med vändskär, även om dessa oftare används i större dimensioner och inom mer industriella applikationer. Ett vändskär är en utbytbar skärplatta som monteras i en verktygskropp och som kan roteras eller bytas ut när eggarna slitits.
Fördelen med detta system är att man inte behöver kassera hela verktyget när skäret är förbrukat. Istället byter man endast den slitna delen, vilket gör det mycket prisvärt vid större produktionsvolymer. Samtidigt kan ett och samma skär ofta användas flera gånger genom att vridas till en ny egg.
Nackdelen är att dessa system sällan lämpar sig för mindre dimensioner eller mycket precisa detaljer, där solida pinnfräsar fortfarande är överlägsna.

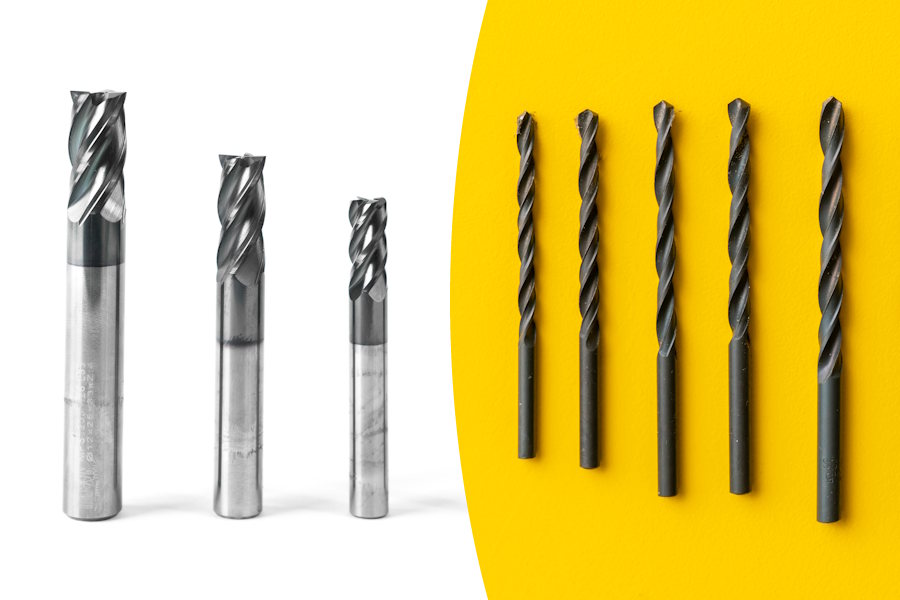

Borr VS. Pinnfräs – vi ställer dem sida mot sida
Skillnaden mellan en pinnfräs och ett borr handlar i grunden om funktion, geometri och optimering av skärprocessen. Ett borr är konstruerat för att arbeta strikt axiellt, det vill säga rakt ned i materialet, och är specifikt framtaget för att snabbt och effektivt producera cylindriska hål med god rundhet, rakhet och ytfinish. Skärgeometrin, spetsvinkeln och spiralspåren är alla utformade för att transportera bort spån i denna riktning och samtidigt hålla verktyget centrerat. Dess huvudsakliga uppgift, helt enkelt!
En pinnfräs fungerar väldigt annorlunda, även om verktyget kan se snarlikt ut. Den är designad för att arbeta både radiellt och axiellt, vilket innebär att den kan skära i sidled lika väl som nedåt. Detta gör att den kan skapa betydligt mer komplexa geometrier såsom spår, fickor, plansteg och konturer. Skärkrafterna fördelas dessutom annorlunda jämfört med ett borr, där pinnfräsen i stor utsträckning arbetar med sidokrafter snarare än enbart tryck i längdriktningen.
När det gäller ren håltagning har borret dock tydliga fördelar. Det ger generellt bättre kvalitet på hålen, högre processäkerhet och betydligt högre produktivitet. En pinnfräs kan visserligen skapa hål genom exempelvis cirkulär interpolation eller rampning, men detta är oftast en långsammare och mer avancerad metod som används när flexibilitet eller maskinens begränsningar kräver det.
Samtidigt erbjuder pinnfräsen något som borret inte kan konkurrera med: mångsidighet. Där ett borr i princip är begränsat till håltagning, kan en pinnfräs utföra en rad olika bearbetningsmoment i samma uppspänning, vilket i många fall sparar både tid och verktygsbyten i produktionen.
Det är därför mer rättvist att se dessa verktyg som komplement, snarare än konkurrenter. Det handlar inte om vilket verktyg som är ”bäst”, utan vilket som är bäst ämnat för den specifika uppgiften – och i en välbalanserad verktygsuppsättning har båda en självklar plats.
Läsvärt! Spana in artikeln ”Metallborr vs Träborr” hos vår systersida Industribladet.com.
Fastän en pinnfräs kan ”borra” – så är det inte syftet
Vissa pinnfräsar är som sagt konstruerade för att kunna arbeta axiellt, så kallade center-cutting verktyg. Detta gör det möjligt att faktiskt gå rakt ned i materialet, men det innebär också en annan belastning på verktyget.
Axial bearbetning utsätter pinnfräsen för tryck längs dess längdriktning, vilket kan påverka stabiliteten och öka risken för slitage eller brott. Därför används denna funktion främst i specifika situationer, exempelvis vid grovbearbetning av fickor.
I praktiken är det viktigt att skilja på vad som är möjligt och vad som är optimalt. För ren håltagning är borret såklart fortfarande det självklara valet.

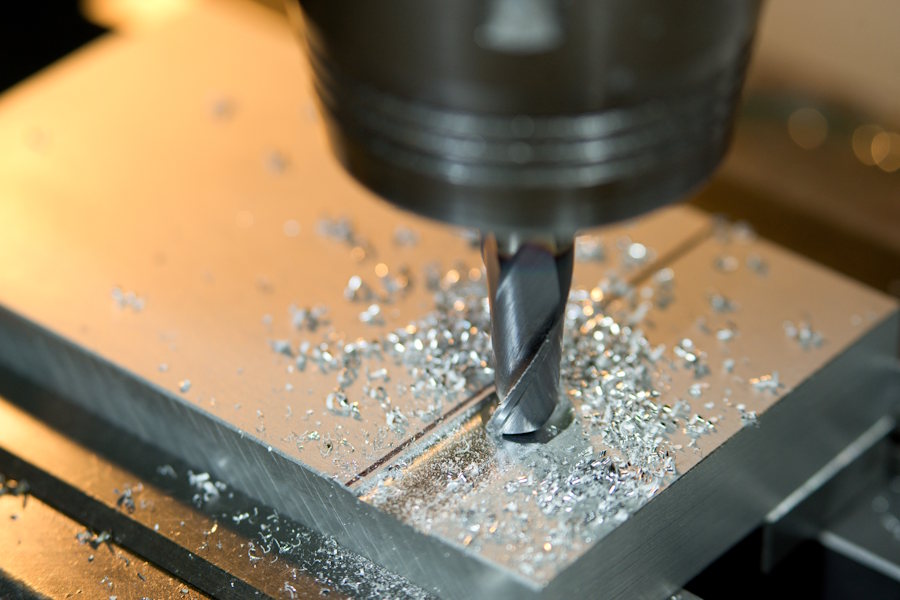

Hur många körningar klarar de egentligen av?
Livslängden på en pinnfräs varierar STORT, beroende på ett flertal faktorer, där materialval, skärdata och maskinens stabilitet spelar roll. I en stabil CNC-process med rätt parametrar, så kan en pinnfräs producera ett stort antal detaljer innan den behöver bytas eller slipas om.
Hårdmetallfräsar erbjuder normalt sett längre livslängd och högre produktivitet än HSS, men är samtidigt mer känsliga för felaktiga inställningar och vibrationer. Det innebär att de kräver mer kontroll över processen, men också kan leverera betydligt bättre resultat.
I princip kan man säga såhär, HSS-pinnfräsar har kortast livslängd, medan solid hårdmetall (som ofta är standard) håller bra mycket längre. Likaså hårdmetall med beläggning (diamant?), vilket ger ytterligare en knuff i hållbarhet. Sett till materialvalet i sig, så brukar trä överlag ge minst slitage, följt av mjukare metaller (aluminium). Hårdare metall såsom titanium, stål osv., ger av uppenbarliga skäl större påfrestning på verktygen.
Ett viktigt perspektiv är att inte enbart se till hur länge ett verktyg håller över tid, utan snarare hur många detaljer det kan producera med bibehållen kvalitet. Det är detta som i slutändan bestämmer den verkliga kostnaden.
Från en femtiolapp till tusentals kronor
Priset på skärverktyg i form av pinnfräsar, varierar såklart kraftigt beroende på dimension, material och kvalitet. Styckpriserna kan dock grovt uppskattas till följande nivåer, så att man får ett hum om vad det rör sig om:
- Enklare pinnfräsar i HSS: räkna med runt 50 – 300 kronor
- Standard pinnfräsar i solid hårdmetall: cirka 150 – 800 kronor
- Premium- eller specialfräsar, med ex. diamantbeläggning: ungefär 800 – 3000+ kronor
Indexerbara pinnfräsar (med vändskär) kan ha en lägre initial kostnad för själva verktygskroppen, ofta från några hundra kronor och uppåt, men där tillkommer då kostnaden för skären som förbrukas över tid.
Det viktigaste är å andra sidan inte inköpspriset, då detta bara är en del av ekvationen. För om man tänker efter, så är ett dyrare verktyg i många fall mer lönsamt om det möjliggör högre hastigheter, längre livslängd och färre driftstopp. I professionella miljöer talar man därför ofta om kostnad per detalj snarare än pris per verktyg.
Kuriosa: Med en historia över hundra år genom tiden
Den moderna pinnfräsen togs faktiskt fram i början av 1900-talet, i takt med att verktygsmaskiner blev mer avancerade, som en vidareutveckling på den industriella revolutionen. En viktig milstolpe var introduktionen av spiralformade skär, vilket förbättrade spånavgången och minskade vibrationer.
Denna utveckling lade grunden för de pinnfräsar vi använder än idag. Som med många tekniska uppfinningar, så var det dock inte en enskild händelse, utan resultatet av flera parallella förbättringar inom området för verktygsteknik.
Vi drar i strömbrytaren och summerar kring verktyget pinnfräs
En pinnfräs är ett till synes simpelt verktyg som efterliknar borr, men i verkliga fall så är det ett avancerat och mångsidigt skärverktyg som används för att bearbeta material i flera riktningar och skapa geometrier som formar våra prylar i vardagen. Den skiljer sig markant från borr genom sin flexibilitet och sitt breda användningsområde.
Även om fräsverktygen i vissa fall kan användas för att ”borra”, är detta inte dess primära funktion. För håltagning är borret fortfarande det mest effektiva verktyget, medan pinnfräsen används när geometri, variation och precision står i fokus.
Med rätt val av verktyg, material och parametrar kan pinnfräsen leverera både hög produktivitet och god ekonomi. Den är, kort sagt, ett av de mest använda verktygen inom modern tillverkning – en generalist i en värld av specialister. 😉
Hälsningar, redaktionen på Nordicmanufacturing.net
Artikeln är faktakontrollerad och granskad av våra egna experter inom området.
